シフトレバー SL-7700のフリクションプレート摩耗を記録するページ
SL-7700とは

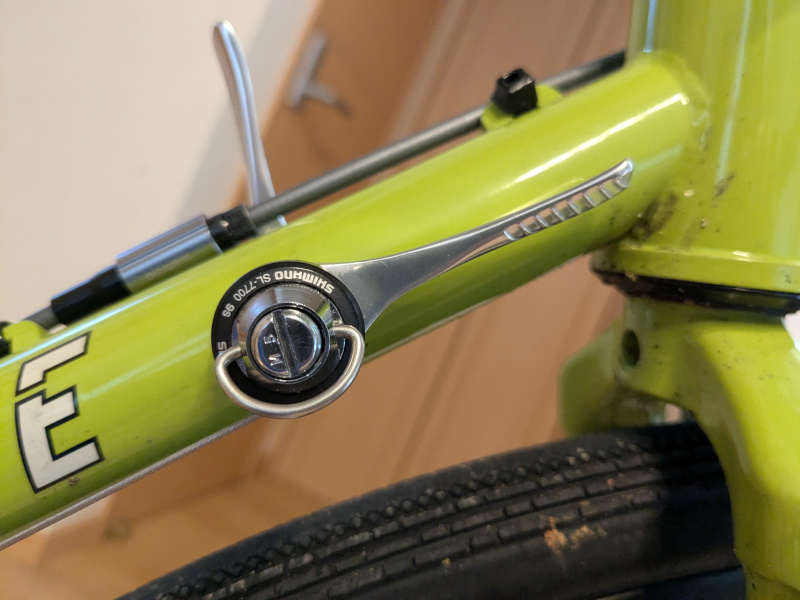

シフトレバー、いわゆるダブルレバーのSL-7700。
ロードコンポ9s対応インデックス式変速とフリクション式変速。
11sロードコンポだとフリクション式変速で運用できる。

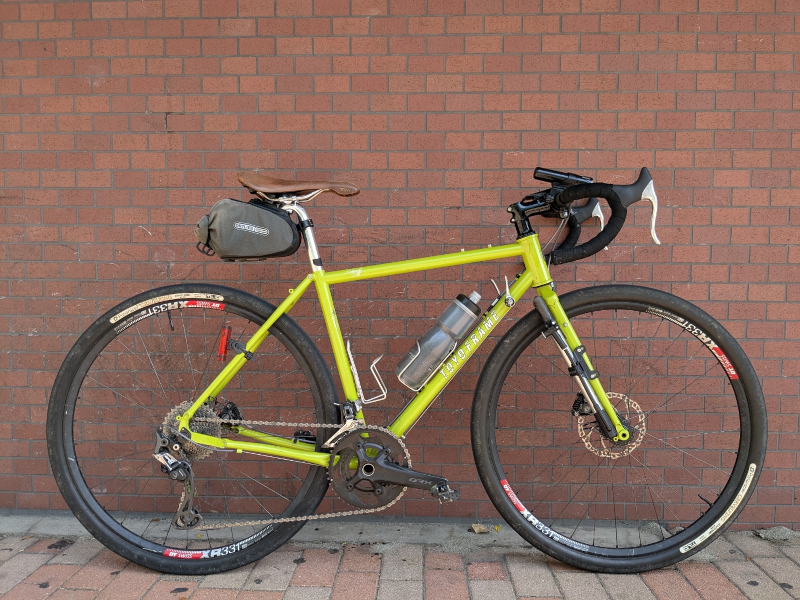

GRXコンポーネントのRD-RX810搭載の東洋フレームに使用している。
ノーマルのままではケーブル巻き取り量が足らないのでカスタムをしてもらった。
SL-7700のフリクションプレート
フリクションプレートとは、フリクション変速の要であるスモールパーツ（フリクションプレートという名称は勝手に私が付けている）。

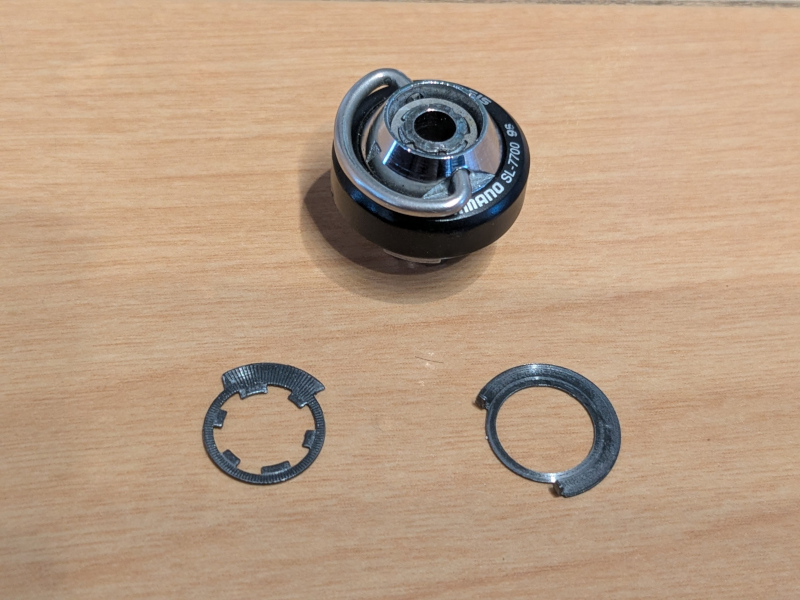

下写真の２枚のドーナツ型金属板のことで、これらの摩耗具合をチェックしていく。
記録を取る理由
フリクションプレートが摩耗すると滑ってフリクション変速ができなくなる、と思われる為。
計測方法

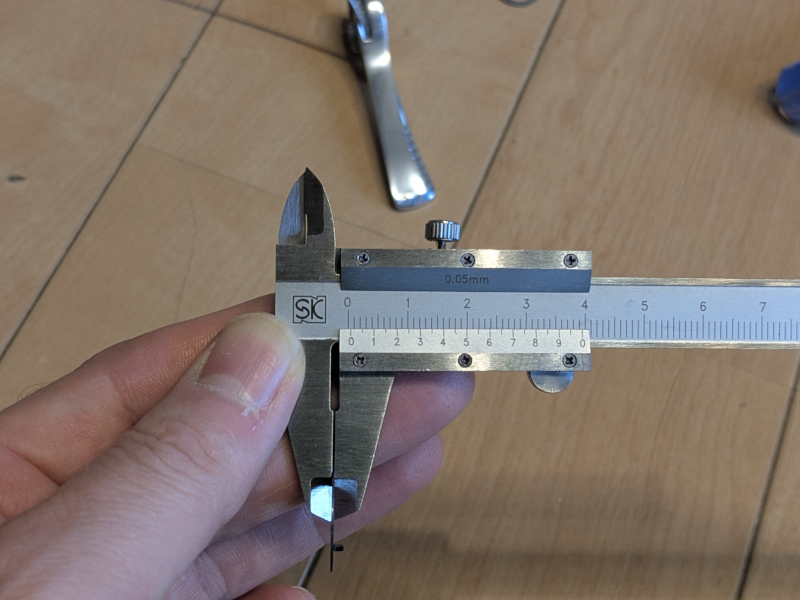

フリクションプレートの厚さをノギスで計測する。
記録
下図にその経緯を残していく。
ちなみに新品（未使用）とは、使用しているものとは別の予備パーツ。
| 走行距離 | 凸凹プレート | 平プレート |
|---|---|---|
| 新品（未使用） | 0.5mm | 0.4mm |
| 4000km（2025/10） | 0.6mm | 0.4mm |
新品（未使用）凸凹プレートの方が4000kmよりも薄いのは、製作誤差だろう。
4000km走行時点で、平プレートにも違いが無い。
（多分）続く・・・
